2 術語和代號

2. 術語

2. 1. 1 布線系統 wiring system

由一根或幾根絕緣導線、電纜或母線及其固定部分、機械保護部分構成的組合。

2. 1. 2 用電設備 current using equipment

用于將電能轉換成其他形式能量的電氣設備。

2. 1. 3 電氣設備 electrical equipment

用于發電、變電、輸電、配電或利用電能的設備。

2. 1. 4 電氣裝置 electrical installation

由相關電氣設備組成的，具有為實現特定目的所需的相互協調的特性的組合。

2.1. 5 建筑電氣工程 building electrical engineering

為實現一個或幾個具體目的旦特性相配合的，由電氣裝置、布線系統和用電設備電氣部分構成的組合。

2. 1. 6 特低電壓 extra-low voltage

相間電壓或相對地電壓不超過交流方均根值 50V 的電壓。

2.1. 7 SELV 系統 SELV system

在正常條件下不接地，且電壓不超過特低電壓的電氣系統。

2.1. 8 PELV 系統 PELV system

在正常條件下接地，且電壓不超過特低電壓的電氣系統。

2.1. 9 FELV 系統 FELV system

非安全目的而為運行需要的電壓不超過特低電壓的電氣系統。

2.1.10 母線槽 bus way

由母線構成并通過型式試驗的成套設備，這些母線經絕緣材料支撐或隔開固定走線槽或類似的殼體中。

2. 1. 11 電纜梯架 cable ladder

帶有牢固地固定在縱向主支撐組件上的一系列橫向支撐構件的電纜支撐物。

2. 1. 12 電纜托盤 cable tray

帶有連續底盤和側邊，但沒有蓋子的電纜支撐物。

2. 1. 13 槽盒 trunking

用于圍護絕緣導線和電纜，帶有底座和可移動蓋子的封閉殼體。

2. 1. 14 電纜支架 cable bearer

用于支持和固定電纜的支撐物，由型鋼制作而成，但不包括梯架、托盤或槽盒。

2. '1. 15 導管 conduit

布線系統中用于布設絕緣導線、電纜的，橫截面通常為圓形的管件。

2. 1. 16 可彎曲金屬導管 pliable metal conduit

徒手施以適當?shù)牧�即可彎曲的金屬�?dǎo)管。

2. 1. 17 柔性導管 flexible conduit

無須用力即可任意彎曲、頻繁彎曲的導管。

2. 1. 18 保護導體 protective conductor

由保護聯結導體、保護接地導體和接地導體組成，起安全保護作用的導體。

2. 1. 19 接地導體 earth conductor

在布線系統、電氣裝置或用電設備的給定點與接地極或接地網之間，提供導電通路或部分導電通路的導體。

2. 1. 20 總接地端子 main earthing terminal, main earthingbus bar

電氣裝置接地配置的一部分，并能用于與多個接地用導體實現電氣連接的端子或總母線。又稱總接地母線。

2. 1. 21 接地干線 earthing busbar

與總接地母線（端子）、接地極或接地網直接連接的保護導體。

2. 1. 22 保護接地導體（PE)

用于保護接地的導體。

protective earthing conductor

2. 1. 23 保護聯結導體 protective bonding conductor

用于保護等電位聯結的導體。

2. 1. 24 中性導體（ N) neutral conductor

與中性點連接并用于配電的導體。

2. 1. 25 外露可導電部分 exposed conductive part

用電設備上能觸及的可導電部分。

2.1. 26 外界可導電部分 extraneous conductive part

非電氣裝置的組成部分，且易于引入電位的可導電部分。

2. 1. 27 景觀照明 landscape lighting

除體育場場地、建筑工地和道路照明等功能性照明以外，所有室外公共活動空間或景物的夜間景觀的照明。

2.1. 28 剩余電流動作保護器CRCD) residual current device

在正常運行條件下能接通、承載和分斷電流，并且當剩余電流達到規定值時能使觸頭斷開的機械開關電器或組合電器。

2. 1. 29 額定剩余動作電流 CI/;n) rated residual operatingcurrent

剩余電流動作保護器額定的剩余動作電流值。

2.1. 30 聯鎖式鎧裝 interlocked armour

采用金屬帶按聯鎖式結構制作的，為電纜線芯提供機械防護的包覆層。

2. 1. 31 接閃器 air termination system

由接閃桿、接閃帶、接閃線、接閃網及金屬屋田、金屬構件等組成的，用于攔截雷電閃擊的裝置。

2. 1. 32 導線連接器 wir connection device

由一個或多個端子及絕緣體、附件等組成的，能連接兩根或多根導線的器件。

2.2 代號

SPD 電涌保護器；

IMD 絕緣監測器；

UPS－一不間斷電源裝置；

EPS一一應急電源裝置。

基本規定

3.1 －般規定

3. 1. 1 建筑電氣工程施工現場的質量管理除應符合現行國家標準《建筑工程施工質量驗收統一標準》GB 50300 的有關規定外，尚應符合下列規定：

1 安裝電工、焊工、起重吊裝工和電力系統調試等人員應持證上崗；

2 安裝和調試用各類計量器具應檢定合格，且使用時應在檢定有效期內。

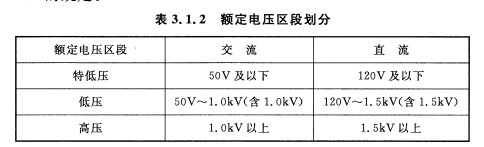

3.1. 2 電氣設備、器具和材料的額定電壓區段劃分應符合表 3.1. 的規定。
